橋機/橋式起重機安全監控系統
型號：HMS8000-QG
產品研發依據：
GB/T 28264-2017 《起重機械 安全監控管理系統》
GB 6067-2010 《起重機械安全規程》
TSG Q7015–2016 《起重機械定期檢驗規則》
TSG Q7016-2016 《起重機械安裝改造重大維修監督檢驗規則》
JB/T 7688.1-2008 《冶金起重機技術條件 通用要求》
JB/T 7688.2-2008 《冶金起重機技術條件 料箱起重機》
JB/T 7688.3-2008 《冶金起重機技術條件 鍛造起重機》
JB/T 7688.4-2008 《冶金起重機技術條件 板坯搬運起重機》
JB/T 7688.5-2008 《冶金起重機技術條件 鑄造起重機》
JB/T 7688.6-2008 《冶金起重機技術條件 淬火起重機》
JB/T 7688.7-2008 《冶金起重機技術條件 料耙起重機》
一、系統描述--橋機/橋式起重機安全監控系統
性價比高，功能簡潔的起重機械監控平臺，擁有自主知識產權。突破傳統有線方式，采用嵌入式硬件設計，可適應惡劣環境;模塊化設計，預留功能擴展接口。采用領域內先進的無線信號傳輸技術，大大減小現場安裝工作量。軟件功能簡潔直觀，運行穩定，依照國標GB/T 28264-2017 《起重機械安全監控管理系統》設計，滿足過檢要求。
HMS8000- QG型冶金吊安全監控系統由數據監控部分（包括：無線主控模塊、無線采集子模塊、觸摸屏和傳感器等）和視頻監控部分（包括顯示器、錄像機和攝像頭等）、遠程監控平臺等組成。無線采集子模塊將采集的起重量、起升高度、大車行程等數據傳至無線主控模塊，通過觸摸屏進行數據顯示、參數設置等。
數據監控部分負責監測并記錄起重量、起升高度、大車行程、小車行程、設備動作和操作指令等參數。
視頻監控部分根據國家標準GB/T 28264-2017《起重機械 安全監控管理系統》，需要看清楚吊鉤和軌道即可。一般根據情況配置2-4個攝像頭可以滿足要求。順便了解一下纜索吊安全監控系統>>
二、系統功能--橋機/橋式起重機安全監控系統
實時狀態：整車工作狀態、操作指令狀態、聯鎖保護狀態、各機構超限報警等
歷史數據：表格化顯示，數據清晰明了，響應快捷，采集周期小于100毫秒，查看方便 ，可導出EXCEL格式。
報警記錄：信息記錄全面，報警閾值可設置，信息存儲量大，不少于15萬條報警記錄，滿足國標要求。

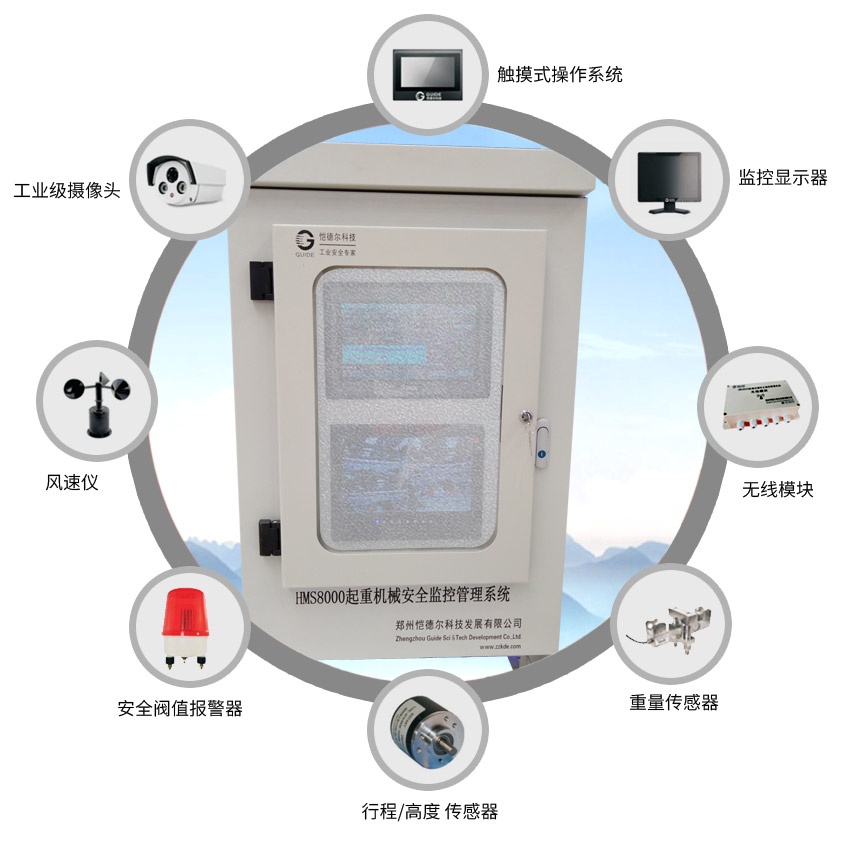

三、部分配置--橋機/橋式起重機安全監控系統：
四、產品優勢--橋機/橋式起重機安全監控系統
與同類產品相比較，HMS8000-QG型橋機/橋式起重機安全監控系統具有以下特點：
1、算法先進，確保報警信號及時發出
2、附加安裝，不改變起重機原有線路和結構，不會產生任何負面效果
3、聲光提示，簡單便捷，既可及時提醒司機注意危險又不會分散司機注意力
4、智能制動，在聲光提示無效的情況下，有向性斷電，強力避免高危情況的發生
5、功能全面，集行程、回轉、幅度、高度、重量、力矩、風速、傾角于一身，選配空間大
6、集中管理，所有數據更改和參數調整都可以在監控室完成而不需要上塔機操作
7、集中觀測，監控室可以實時觀測各個起重機上設備的運轉情況，能夠及時發現故障
8、通信可靠，通信距離遠，穿越障礙物能力強
9、安裝拆卸方便，安裝過程對塔機作業影響小
10、設備操作簡單，司機不需要修改任何數據，避免人為誤操作造成的故障
11、體積小、結構緊湊，占用駕駛室空間小，便于安裝和使用
五、GB/T 28264-2017 國標要求，橋機/橋式起重機需要監控的相關內容
7項信號應采集、1項信號宜采集
|
序號 |
信 息 采 集 源 |
橋式起重機 |
|
1 |
起重量限制器 |
應采集 |
|
2 |
起升高度限位器/下降深度限位器 |
應采集 |
|
3 |
運行行程限位器 |
應采集 |
|
4 |
聯鎖安全保護裝置-門限位 |
應采集 |
|
5 |
聯鎖安全保護裝置-機構之間運行聯鎖 |
應采集 |
|
6 |
同一/或不同一軌道運行機構防碰撞裝置 |
應采集 |
|
7 |
超速保護裝置 |
應采集 |
|
8 |
起升機構制動器 |
宜采集 |
8項監控參數
|
序號 |
監 控 參 數 |
|
1 |
起重量 |
|
2 |
起升高度/下降深度 |
|
3 |
運行行程 |
|
4 |
同一/或不同一軌道運行機構防碰撞裝置 |
|
5 |
操作指令 |
|
6 |
工作時間 |
|
7 |
累計工作時間 |
|
8 |
每次工作循環 |
4項監控狀態
|
序號 |
監 控 狀 態 |
|
1 |
起升機構制動器狀態 |
|
2 |
連鎖保護-門限位 |
|
3 |
連鎖保護-機構間聯鎖 |
|
4 |
視頻系統 -橋式起重機至少需觀察到吊點 |
六、愷德爾-2017年完成的部分橋機/橋式起重機安全監控管理系統項目
|
類別 |
使用單位 |
|
橋式起重機 |
山西陽泉平定縣 |
|
橋式起重機2車2鉤 |
鄂州鴻泰鋼鐵有限公司 |
|
冶金吊 |
武漢 |
|
橋式起重機2車2鉤 |
后英集團海城鋼鐵有限公司（鞍山） |
|
橋式起重機2車2鉤 |
山西通才工貿有限公司 |
|
橋式起重機2車2鉤 |
鐵建重工包頭有限公司（長沙） |
|
橋式起重機2車2鉤 |
河南鑫金匯不銹鋼產業有限公司 |
|
橋式起重機2車2鉤 |
河南省舜特升降運輸設備有限公司 |
|
橋式起重機2車2鉤 |
浙江萬泰特鋼有限公司 |
|
兩車兩鉤 |
銅陵市旋力特殊鋼有限公司 |
|
冶金吊 |
武鋼鄂州 |
|
橋式起重機（全無線） |
福建省福華軋鋼 |
|
冶金吊全無線 |
新疆閩新鋼鐵（集團）閩航特鋼 |
|
冶金吊 |
化德縣天成鐵合金有限責任公司 |
|
冶金吊 |
浙江精功精密制造有限公司（宜昌） |
|
橋式起重機1車1鉤 |
遼寧華原重型裝備有限公司 |
|
橋式起重機 |
長葛鑫金匯不銹鋼產業有限公司 |
|
一車倆鉤 |
安徽廣祥冶金科技有限公司 |
|
一車倆鉤 |
皋蘭億鑫精密鑄造有限公司 |
|
一車倆鉤 |
鞍山匯鑫鑄業有限公司 |
|
一車倆鉤 |
安徽廣祥冶金科技有限公司 |
|
橋式起重機2車4鉤 |
日照鋼鐵 |
|
鑄造吊 |
連云港 |
|
橋式起重機 |
西安 |
|
橋式起重機2車2鉤 |
徐州新城區 |
|
橋式起重機一車2鉤 |
武安市崇義長天爐料廠 |
|
橋式起重機一車2鉤 |
韶關宏豐實業股份有限公司 |
|
橋式起重機一車2鉤 |
北海誠德鎳業有限公司 |
|
橋式起重機2車2鉤 |
烏克蘭項目高溫環境（200℃） |
|
無線冶金吊 |
南通市開發區和興東路 |
|
無線冶金吊 |
湖北襄陽市襄城區 |
|
無線冶金吊網絡 |
江蘇聯鑫鋼鐵 |
|
無線冶金吊 |
鞍山匯鑫 |
|
冶金吊（無線II） |
山東萊蕪 |
|
橋式起重機一車2鉤 |
南充 |
|
冶金吊 |
酒鋼東興鋁廠 |
